IMV振动试验基础知识

对于初入IMV振动试验行业的技术人员，以下几点是必须掌握的数学和物理知识，现罗列如下并进行说明。这些都是高中求学时期所涉及的，是理解IMV振动试验内容最基本的知识点。

1 对数（logax）

2 左手定则（F=IBLsinθ）

3 右手螺旋定则

4 牛顿第二定律（F = ma）

5 周期（T）、频率（f）、角速度（ω）

6 分贝（dB）

7 倍频程（oct）、十倍频程（dec）

1 对数（logarithm）

1.1 对数的定义

如果，ap =x （ a>0，且a≠1 ），即a的p次方等于x，那么数p叫做以a为底x的对数（logarithm），记作

p = loga（x）

其中，a叫做对数的底数，x叫做真数，p叫做“以a为底x的对数”。

对数是对求幂的逆运算，

x=ap⇔ p=loga（x） [条件：a>0，a≠1]

1.2 特殊对数

①常用对数（log或lg）

底数为10的对数。

log x⇔log10x　、　lg x⇔ log10x

②自然对数（lnx）

底数为e= 2.71828‥ （自然常数）的对数。

lnx⇔logex

振动试验中使用的基本上都是对数坐标，如果能掌握一些对数运算法则的话，对很多试验内容的理解和计算将达到事半功倍的效果，比如扫频试验、随机试验中的PSD等。

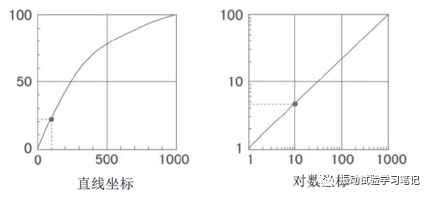

对数坐标简单说明

展开全文

直线坐标下，X轴100，Y轴大概20，但是X轴为1或10的时候，基本上读不到Y轴的数值。但是在对数坐标中，可以读到Y轴的数值为1和4.5。也就是说，对数坐标下，可以正确的显示最大值的1/100或1/1000。这就是振动试验中经常用对数坐标的理由。

2 左手法则

※定义

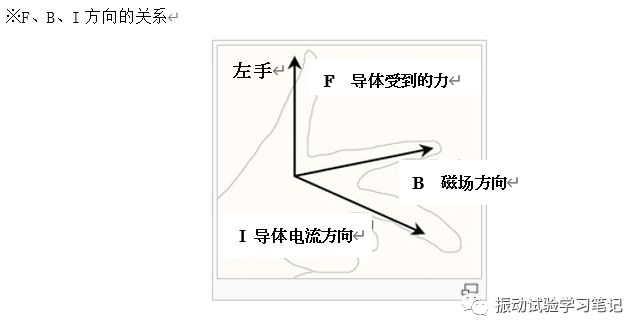

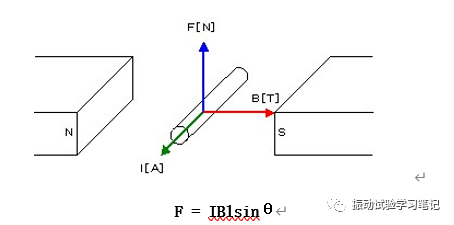

下图，磁场（B）中的导体通入电流（I），则产生力（F）。

F：力　[N] I：电流　[A] l：磁场中导体的长度　[m]

B：磁感应强度[T] 磁场方向和导体的倾斜角度θ[°]。

习题

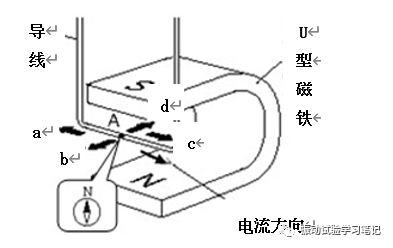

　上图所示，导线中电流通过时，导线的A部分会朝哪个方向移动？（b）

此法则在理解电动型振动试验机原理（动圈线圈中通入交流电后做什么样的运动）有至关重要的作用。

3 右手螺旋法则

※定义

右手螺旋定则便是通电导体电流（I）和磁场（B）的方向的定则。电流如果是按照右手螺旋前进的方向（大拇指指向）直进的话，那么磁场的方向就是右手螺旋回转的方向。

此法则在了解振动试验机励磁线圈（通直流电）产生的磁场方向上有很大的帮助。

4 牛顿第二定律

※定义

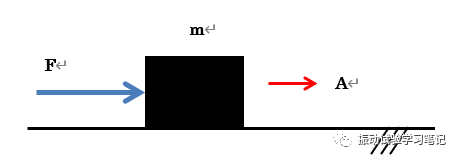

物体加速度的大小（单位：m/s2）跟作用力（单位：N）成正比，跟物体的质量（单位：kg）成反比，且与物体质量的倒数成正比；加速度的方向跟作用力的方向相同。

振动试验推力就是通过此定律来计算的。

夸张一点的说，IMV振动试验选型也基本上都是围绕着这个计算公式进行的。
